 数字式变送器使用说明书

一、基本技术规格

1、 供电范围：12-36V DC

2、 输出类型：4-20mA 、4-12-20mA、 0-5V 、0-10V（四选一）

3、 精度等级：≤0.1%；采样频率：20～30Hz

4、 温度范围：-20℃～70℃

5、 抗干扰能力：EFT（电快速瞬变脉冲群）：2kV    SUG（浪涌）：1kV

6、 参考功耗：12V供电，负载一只350Ω传感器，满载工作电流约48mA；

二、功能

Sensor为传感器接线端，Output为供电/输出接线端，通电后，LED灯慢闪烁，则程序执行正常。需要校准时，使用数据线连接TYPE-C接口与上位机，通过配套标定软件，对输出信号标定或微调，需连接电流或电压表。（整套购买时，出厂已校准）



三、标定校准

1、电流输出标定 （4～20mA）

（1） 选择串行端口号，打开串口；

（2） 进入模拟量输出校准模式，更改零点模拟量输出数字（约为1500），点击校准，调整至模拟量输出为“4mA”为止；更改满量程模拟量输出数字（约为7376），点击校准，调整至模拟量输出为“20mA”为止；退出模拟量输出校准模式并点击存储校准和标定参数；

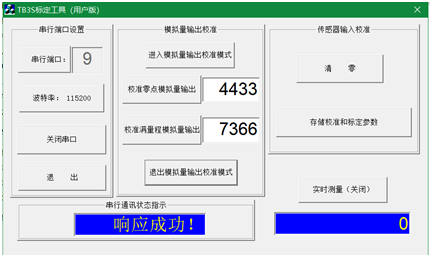

2、电流输出标定（4～12～20mA）

（1） 选择串行端口号，打开串口；

（2） 进入模拟量输出校准模式，更改零点模拟量输出数字（约为4433），点击校准，调整至模拟量输出为“12mA”为止；更改满量程模拟量输出数字（约为7366），点击校准，调整至模拟量输出为“20mA”为止；退出模拟量输出校准模式并点击存储校准和标定参数；

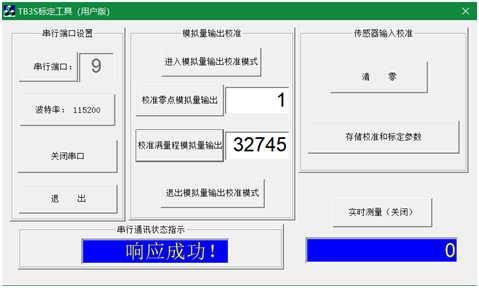

3、电压输出标定（0～5V或0～10V）



（1） 选择串行端口号，打开串口；

（2） 进入模拟量输出校准模式，更改零点模拟量输出数字（约为1），点击校准，调整至模拟量输出为“0V”为止；更改满量程模拟量输出数字（约为32745），点击校准，调整至模拟量输出为“5V/10V”为止；退出模拟量输出校准模式并点击存储校准和标定参数；

 点击清零，可实现去皮功能；

点击实时测量，可随时观测传感器数字输出值。

四、接线定义

1、Sensor五芯航插

（1）传感器信号负S-（白）

（2）传感器信号正S+（绿）

（3）传感器激励负E-（黑）

（4）传感器激励正E+（红）

（5）屏蔽Shield（蓝）



2、Output四芯航插

（1）电流、电压输出Iout、Vout（白）

（2）屏蔽Shield（蓝）

（3）公共端GND（黑）

（4）供电输入Vin（红）
